氣壓式干粉砂漿包裝機操作方法與控制原理

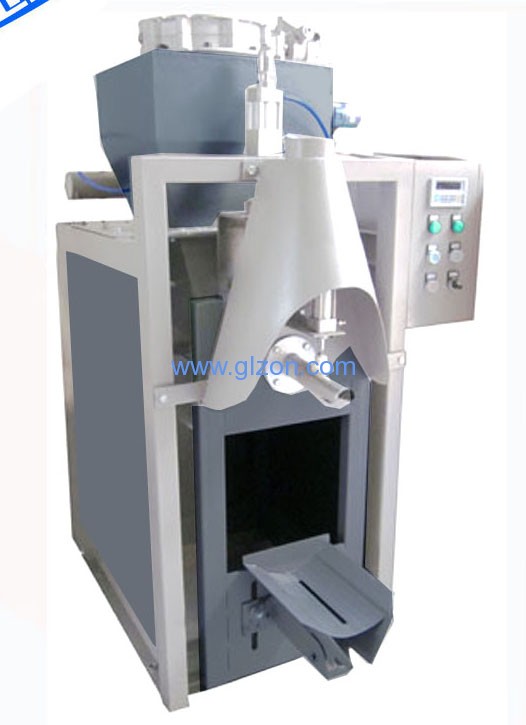

氣壓式干粉砂漿包裝機用于將進入儲料倉中物料與空氣充分混合，使物料處于流化狀態，以便包裝秤的給料。包裝入袋的操作過程，粉塵小包裝速度快自動化程度高，是環保建材行業包裝的shou選設備。

1. 電源指示燈：控制柜上電后，此指示燈亮，斷電后滅。

2. 報警指示燈：當稱量超差時此指示燈亮。

3. 自動/手動選擇開關：

（1）自動、手動工作方式選擇。置于“自動”位置，秤進行自動循環操作；置于“手動”位置，則操作者可按控制面板上的“排料”按鈕進行手動排料操作（必須在出料口套上袋子并夾袋，以免物料噴出）。

（2）自動工作方式的中止。若在自動工作過程中將此開關撥到“手動”位置，則當本次包裝循環結束后自動停止工作。

1. 斷電/上電選擇開關：將此開關撥向“上電”位置，控制柜上電，儀表及可編程控制器均上電工作，電源指示燈亮；將此開關撥向“斷電”位置，控制柜斷電，秤的所有操作均中止。

2. 緊急停止按鈕：按此按鈕，控制柜斷電，秤的所有操作均中止。

3. 電子計數器：用于自動工作方式下打包數的累計及顯示。

控 制 柜 上 電 及 秤 的 手 動 操 作

• 打開控制柜內的自動空氣開關。

• 將“斷電/上電”選擇開關撥向“上電”位置，控制柜、儀表及可編程控制器上電自檢并工作，電源指示燈亮。

• 將“自動/手動”選擇開關置于“手動”位置。

• 按“排料”按鈕進行秤的手動排料操作（快速排料）。

• 觸動yi下夾袋開關，夾袋裝置執行夾袋操作。

• 再觸動yi下夾袋開關，夾袋裝置執行松袋操作。

控 制 柜 斷 電 操 作

• 將“斷電/上電”選擇開關撥向“斷電”位置，控制電源、儀表及可編程控制器斷電，電源指示燈滅。

• 關閉控制柜內的自動空氣開關。

注意：只有當所有執行裝置的手動操作都正常以后，才能進行自動操作。

初 始 化 操 作

將“自動/手動”選擇開關置于“手動”檔， 然后再按“接受超差”按鈕達1秒鐘以上，則系統被初始化。

注意，若系統剛從“自動”轉換到“手動”狀態，則必須過 10 秒鐘后才能對系統進行初始化操作。

氣壓式干粉砂漿包裝機操作方法如下：

1. 在使用前應該打開儀表電源開關。

2. 不在儀表控制的自動加料狀態，可以用控制箱面板上的手動小投按鈕控制加料閘門，閘門打開時，執行指示燈點亮，釋放閘門按鈕的自鎖狀態，閘門關閉，執行指示燈熄滅。

3. 由儀表控制的加料過程按下列步驟進行操作：

（1）套袋

（2）觸動除塵罩上啟動開關，氣壓供料機構開始工作。

（3）包裝機閥門關閉，延時1秒后儀表去皮，開始加料，加料zhi快放提前量，剪刀閥關小yi檔進行慢加料，加料zhi慢放提前量，剪刀閥關閉，此時靠空中飛料來補齊目標量，后延時1秒蝶閥打開，如此重復循環。

（4）將加料好的口袋取走，重新套袋，進入下yi循環過程。

    a）在加料過程中如果要關閘，按控制箱上的包裝急停鈕，加料閘門關閉，需要重新開始加料觸動除塵罩上啟動開關。

    b）工作結束后，關閉控制箱面板上電源開關。

問題：

1. 控制箱面板上料位指示燈常亮

解決方法：1）立即停止工作，shouxian卸下料位器檢查，查看料位器在空載的情況下是否正常，測量看是否有信號輸出，如沒有則需要更換料位器。

2）立即停止工作，shouxian查看包裝秤上部氣動閥是否關閉，如沒有關閉再檢查氣動閥連接氣缸是否工作正常。

3）立即停止工作，打開料倉的觀察孔，查看混合機卸料門是否關閉或是否關閉嚴實，如卸料門有渫漏現象就立即更換密封件。

注意：在按啟動和急停按鈕時，連續兩次按鍵之間的時間間隔必須在5秒以上，否則電磁閥容易燒毀。

2. 儀表參數設定

在正常顯示時，按“F”鍵進入功能設定，按“Enter”鍵則進入系統設定模塊，等待輸入密碼，必須輸入正確的密碼，缺省的密碼為8888，按四下“8”鍵后再按“Enter”鍵則進入系統設定模塊。具體操作方法參閱B520使用說明書。

3. 稱量目標值的修改方法

進入配方設定模式，具體操作方法參閱B520使用說明書。
