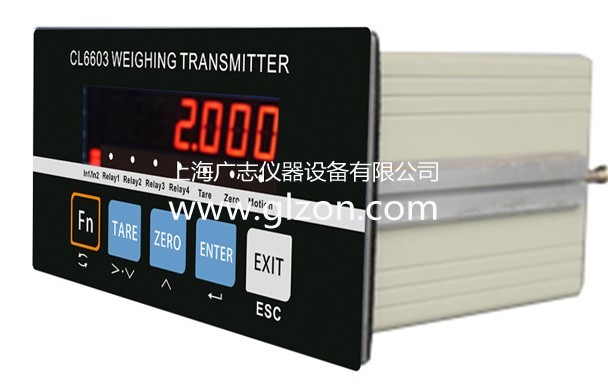

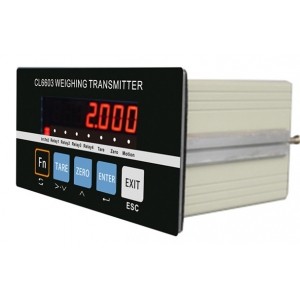

CL6603稱重控制終端 CL6603儀表
通用重量變送控制器是面向工業控制領域的變送顯示控制器。它集重量顯示、模擬量信號輸出、Modbus-RTU通訊、大屏幕通訊、開關量輸入、繼電器輸出于yi體。采用高速的24位Σ-ΔA/D 轉換器，16位D/A轉換器，所有接口經過光電隔離處理。充分考慮工業現場電磁干擾的復雜性，精心設計軟硬件，適用于建材、化工、糧食、冶金等工業現場的應用。
1.1選型與接口配置
型號 | 傳感器接口 | 輸入開關 | 輸出繼電器 | 串口1 | 串口2 | 模擬量 |
A | 1個 | 4個 | 4路 | 有 | 無 | 有 |
B | 1個 | 4個 | 4路 | 有 | 無 | 無 |
C | 1個 | 4個 | 4路 | 有 | 有 | 無 |
D | 1個 | 4個 | 4路 | 無 | 無 | 無 |
1.2主要特點
l 內嵌抗EMC干擾電路，抗電磁干擾能力強、數據穩定，適用工業現場的應用。
l 三種標定方式：砝碼標定、標定參數修改、靈敏度輸入標定（免砝碼標定）。
l 可選擇RS232或RS485兩種方式，支持Modbus-RTU通訊多讂hi??列垂δ堋?/span>
l 可設定模擬輸出類型： 0～20mA、4～20mA、0～5V或0～10V。
l 繼電器輸出模式可設:分選、定值、定量、減量、配料、分檢、峰值等模式。
l 支持實際加料重量超差時，自動啟動點動加料。
l 支持上位機對控制器進行標定。
l 循環配料次數可以設置，支持無限次循環配料功能。
l 配料次數累計功能，實際配料重量上位機讀取功能。
l 支持上位機通訊置零、去皮、配料啟動和停止等yi系列操作。
l 不銹鋼防腐面板，全金屬屏蔽外殼。
l 24BIT S-△ 型A/D轉換，zui大A/D脈沖數：1,000,000。
l A/D速率可選：15次/秒、30次/秒、60次/秒、100次/秒、200次/秒。
l 三種標定方式：砝碼標定、標定參數修改、靈敏度輸入標定（免砝碼標定）
l 7位0.56英寸LED數碼管顯示, 10段光柱指示，7個LED指示燈。
1.3技術參數
l 激勵電壓：5.0VDC，可驅動8只350W的模擬式傳感器。
l 量程信號范圍：1.5～40mV。
l 零點信號范圍：－40～38.5mV。
l 模擬電流輸出：Max 500Ω。
l 模擬電壓輸出：Min 10 KΩ。
l 繼電器觸點容量：交流3A／250V，直流3A／30V。
l zui高靈敏度： 0.3uV/d。
l 非線性：優于0.01%FS。
l 電源電壓范圍：交流200～242V，頻率49～51Hz，zui大功耗8瓦。控制器需要良好的接地線，并不可與電機、繼電器或加熱器等易產生電源噪聲的設備共用yi個電源。
l 使用溫度為：-20℃～50℃，濕度為10％～95％，無冷凝。
l 存貯溫度為：-30℃～60℃，濕度為10％～95％，無冷凝。
