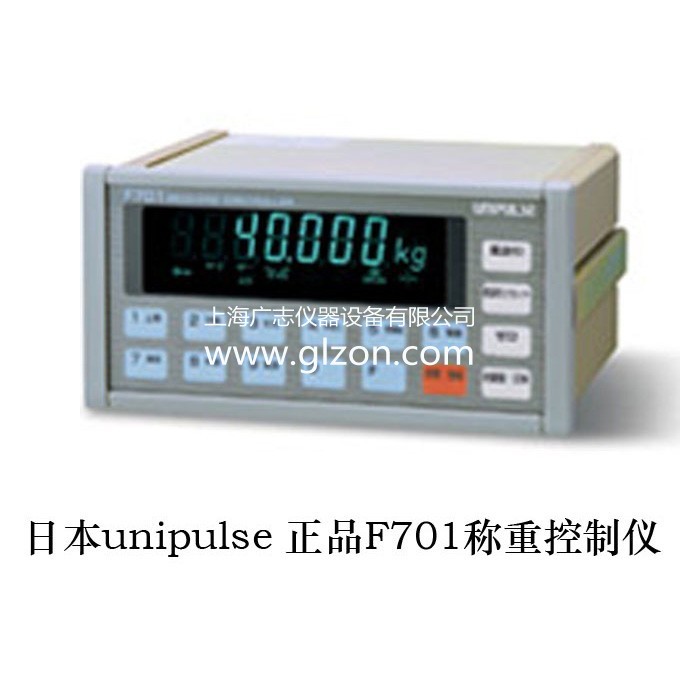

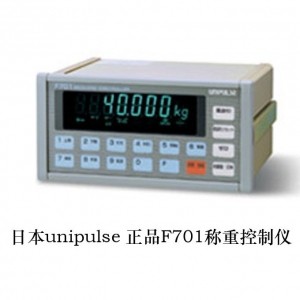

日本進口UNIPULSE 尤尼帕斯 F701型儀表F701儀表
yi、產品概要
適用于各種稱重系統的高性能通用經典型稱重儀表
可以用于各種稱重系統的經典型稱重儀表。具有高精度的填充、排料計量控制功能、定量包裝不可或缺的序列計量功能、可以同外圍設備直接連接的RS-232C、BCD輸出等豐富的接口，是yi款低成本、高性能的稱重儀表。
二、技術參數
（1）模擬部分
激勵電壓：DC10V±5%，輸出電流120mA以內，長線補償設計(zui多可并聯4個350Ω傳感器)
零點調整范圍：粗調：約0.5mV/V、1mV/V輸入選擇，能夠零點調整『儀表背面的開關』
HI增益時0～1.5mV/V，LO增益時0～3.0mV/V，微調：數字演算的自動調整方式
量程調整范圍：粗調：能夠根據傳感器的輸出選擇2種范圍的增益『儀表背面的開關』
HI增益時0.5～1.5mV/V，LO增益時1.0～3.0mV/V，微調：數字演算的自動調整方式
zui小輸入分度：0.5μV/count
精度：非線性：0.01%/FS以內，零點漂移：0.2μV/℃ RTI以內(Typ0.15μV/℃)
量程漂移：15ppm/℃以內(Typ7ppm/℃)，干擾：0.1μVp-p RTI以內(0.1～10Hz)
模擬濾波：貝塞爾低通濾波(-12dB/oct.) 2Hz，4Hz，6Hz，8Hz可選
A/D轉換器：速度…100次/秒，分辨率…16bit
zui小顯示分辨率：1/10000
二次校正：只需輸入傳感器的額定值不需要實物（免砝碼）的等效輸入校正方式
（2）設定部分
設定方法：操作鍵盤進行設定(帶有鍵盤提示音的面板開關)，或RS-232C選購件從外部進行設定
設定值的存儲：初期設定值:NOV RAM(非易失性RAM)
其他設定值:鋰電池的備份C-MOS RAM
(根據使用條件，保存環境的不同，zui高可以存儲7年以上)
設定值的保護：防止誤操作的設定初期設定值或者是校正值操作禁止
（3）輸入/輸出部分
外部輸出信號：晶體管ON的時候輸出為LO，晶體管的集電ji開關輸出（Vceo=30V(MAX),Ic=50mA（MAX）
『零點附近?大投料?中投料?小投料?適量或者是終了?過量?不足?上限?下限?穩定?
重量異常或者是異常?RUN』
外部輸入信號：繼電器，開關，晶體管，集電ji開關輸出的TTL等同COM端子短路的時候?yàn)镺N
『投料/排料?皮重ON?皮重OFF?零點?G/N?HLOD或者是判斷?開始?停止』
（驅動電流是10mA以下）
輸出條件：大投料…重量値≧定量-大投料；中投料…重量値≧定量-定量前；小投料…重量値≧定量-落差
不足…重量値＜定量-不足；過量…重量値＞定量+過量；適量…定量+過量≧重量値≧定量-不足
接口：SIF:2線式串口（標配）…尤尼帕斯制unipulse打印機、外部顯示器等連接用的專用接口
SPI:遠程調控用接口（選購件）…各種設定值通過設定開關遠程設定的接口
BCO:BCD輸出接口（選購件）…將重量數數據傳輸?shù)酱蛴C(jī)，外圍設備或者是電腦，PLC等的通訊接口
232:RS232C通訊接口（選購件）……根據主機的指令進行重量數據，各種狀態，設定值的讀取，
寫入（變更）等工作
485:RS-485通訊接口（選購件）……比RS232C能夠長距離通訊，而且將ID號碼設定好后
可以連接復數的F701
D/A轉換接口（選購件）……重量數據變換為電壓?電流信號的輸出接口
（4）顯示部分
顯示器：字高18.5mm的熒光顯示屏的數字顯示（7位）
顯示值：5位， 符號：zui前yi位顯示負號
zui大稱量值：可以從5位數值中設定
zui小分度：1～100的范圍中（1250）設定
小數點： 0/0.0/0.00/0.000可選擇設定
超載顯示：A/D轉換器輸入超載，凈重超載，zui大稱量值+9分度，毛重超載
中間零點：真正的零點或者是顯示為各個數值的中間
顯示單位：t,kg,g,N,lb,無單位，可選
狀態顯示：SP3/SP2/SP1/LOCK/ZT/ZALM/STAB/TARE/NET/GROSS/HI LIM/HI/GO/LO/LO LIM/HOLD/NZ
（5）yi般性能
電源電壓：AC85～110V?102～132V?170～220V?187～242V(訂貨時指定) 50/60Hz
消耗功率：15VA
使用條件：溫度…使用溫度范圍 -10℃～＋40℃；保存溫度范圍 －20℃～＋85℃
濕度…85%RH以下(無凝霜)
外形尺寸：192(W)×96(H)×160(D) mm(不含凸起部分)
安裝尺寸：186 +2 -0(W)×92 +1 -0(H)mm，※安裝板的厚度在1.6mm以上
重量：約2.2kg
（6）隨機附屬品
AC輸入電源線（2m）：1
預備保險絲(1A)：1
傳感器輸入接頭：1
控制信號輸入/輸出用接頭：1
端子臺連接用小型螺絲刀：1
使用說明書：1
遠程操控用接頭（遠程操控組建安裝時）：1
BCDD輸出用接頭（BCD輸出選購件安裝時）：1
D/A轉換用接頭（D/A轉換用選購件安裝時）：1
三、選購件
SPI：遠程操控用組件接口
BCO：BCD輸出
232：RS-232C通訊接口
485：RS-485通訊接口
DAC：D/A轉換接口
四、其他選購件
E780：遠程操控組件
LB01-NH：鋰電池（帶NH接頭的）
CAAC2P-P2：AC輸入電源線2m
CAAC3P-CEE7/7-P1.5：AC輸入電源線（耐壓250V）1.5m
CN3P-2P：AC輸入電源線用3P-2P轉換接頭
CA4131：yi端帶JR接頭（6芯）電源線頭部散狀3m
CA4230：JR-PRC轉換電源線（6芯）0.3m
CA4311：JR-PRC轉換電源線（6芯）4線式-6線式（520A用）1m
CA7：兩端帶BNC的同軸電纜線1.5m
CA8：BNC電纜線1.5m
CA3150：兩端57F?36針的電纜線0.5
CN21：BCD輸出用，遠程操控組件用57系列36p接頭
CN23：外部輸入輸出用57系列24p接頭
CN35：RS-232C用D-Sub25b接頭
五、安裝尺寸
