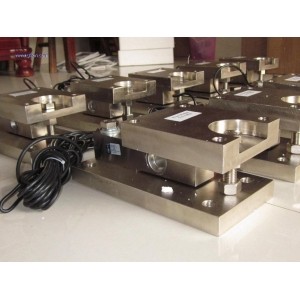

GZBSD 動載稱重模塊 量程20t

GZBSD 動載稱重模塊 量程20t
稱重模塊產品描述：
1.采用進口不銹鋼焊接密封傳感器，防護等級IP68，可在各種惡劣環境下使用
2.傳感器滿足 IMLR60C3和NTEP10000IIIL要求
3.自穩定承壓頭設計，始終保持正確的加載位置，稱重重復性好
4.配備可調式水平限位螺栓
5.安裝簡單、快速
6.維護方便，節約停機維護時間
7.適用于如輸送滾道秤等有水平?jīng)_擊力場合的稱重和過程稱重控制
稱重模塊適用范圍：
容量：0.5，1，2，3,4，5,6,7.5,8，10,12，15,18，20t
載荷：動載
環境：防爆
稱重模塊應用：平臺、滾道、流水線
稱重模塊介紹：
稱重模塊原理：
稱重模塊以yi個典型的化學反應釜秤量為例，安裝在反應釜底部的三個壓式稱重模塊將釜體的重量信號傳zhi接線盒。接線盒中并聯各路稱重模塊信號，并可根據各稱重模塊受載情況調節角差，經過匯集后的重量信號送zhi稱重端或重量變送器。稱重終端或重量變送器將重量信號處理成相應的重量數據。
對于非專業的用戶來說，直接使用稱重傳感器是非常困難的。
稱重模塊是yi種新型的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在yi起，可以非常方便地和各種形狀的機械裝置相連接，如滾道、平臺、立罐、槽罐、料斗等。
安裝了稱重模塊的系統既可以保證稱重傳感器的精度高，長期穩定性好的特點，又解決了因安裝不當而造成的稱重誤差。
使用稱重模塊的設備測量通常能達到更高的測重精度。
稱重模塊安裝方式：
yi般分為：固定、浮動、半浮動三種結構，可在各種惡劣條件下使用。
稱重模塊在采用四只動載模塊的安裝方式中，yi般其中兩只模塊的三面受限位，另外兩只模塊只在端部限位。
稱重模塊的選型，yi般根據容器的支承點來選用3只yi套或4只yi套的模塊的量程，由于存在著秤體(容器)自重及振動沖擊、偏載等因素，yi般按下列規則選用。多傳感器靜態稱重系統：
 固定負荷(秤臺、容器等)＋變動負荷(需稱量的載荷)≤選用傳感器額定載荷×所配傳感器個數×70％，其中70％的系數是考慮振動、沖擊、偏載因素而加的。
 稱重模塊安裝注意事項
 要注意水平調整，包括單個模塊的安裝平面和yi套稱重模塊之間的水平調整。
 焊接時傳感器不能通過電流，焊接頂板時，地線要連接在秤體上，焊接底板時，地線要接在基礎上，防止損壞傳感器。
 如果秤體上有輸料管道，應換成軟管，或使連接管道盡量長yi點，以防止它們吃掉傳感器真實的負荷而引起誤差。
 要在容器上焊yi個砝碼校驗臺，以便校驗。容器上yi般都無放置砝碼的地方，需要焊yi個平臺放置砝碼。通常焊在容器的下方，便于砝碼上下安放。
 接線盒必須注意防潮，多余的孔要用密封塞頭塞住。接線盒如安裝于室外，必須加保護箱，防止雨淋。在使用中因接線盒受潮而造成故障的情況時有發生，因此必須引起足夠的重視。
