托盤四桶200L桶位多功能灌裝機在湖南寶光應用

托盤四桶200L桶位多功能灌裝機在湖南寶光應用

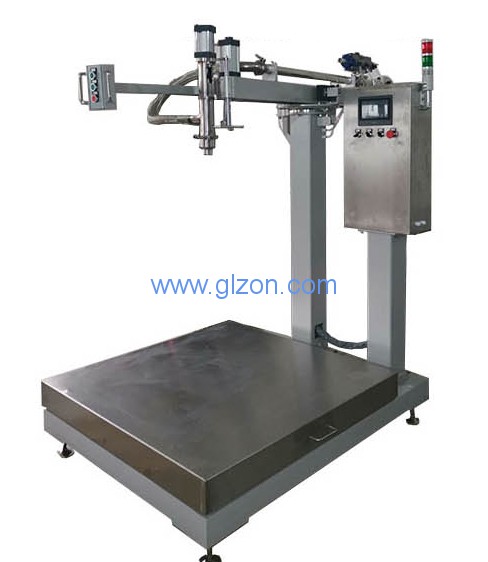

灌裝機方案圖1：

1、具體方案圖請見附件：方案圖1；

2、本灌裝機方案適用于：1 個托盤四桶200L 桶位，1500Kg 桶型；

3、灌裝方式：

A、1 個托盤四桶200L 桶位：灌裝開始時，灌裝頭下降到200L 桶底位置，灌裝頭跟隨物料液

面的位置慢慢提升，邊灌裝邊提升灌裝頭，灌裝頭與液位保持yi定距離；

B、1500Kg 桶型：連接軟管，從桶底部進料灌裝；

4、灌裝工作流程：

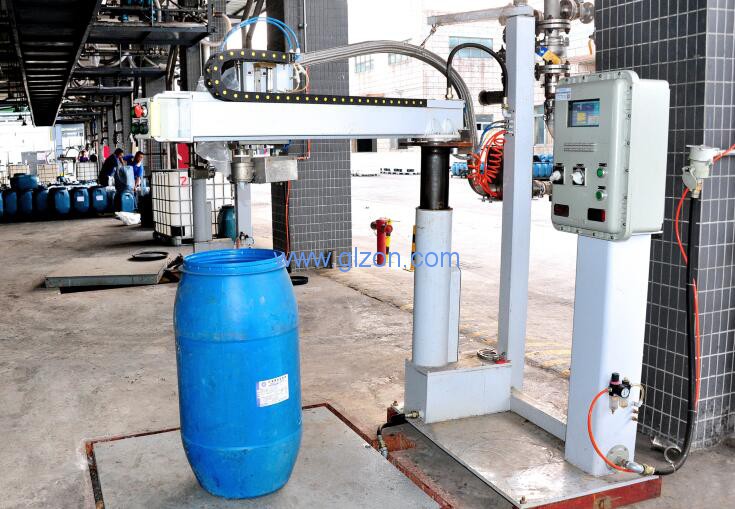

A、1 個托盤四桶200L 桶位：叉車將四個200L 桶托盤送zhi灌裝秤臺上，工人操作灌裝機搖臂

和前后移動機構，將灌裝頭對準到其中1 個200L 桶，開始啟動灌裝，1 桶灌裝結束以后，工人操

作灌裝機搖臂和前后移動機構，將灌裝頭對準到下yi個1 個200L 桶，開始再次灌裝；周而復始

工作，四桶全部灌裝結束以后，叉車將整個托盤搬運離開灌裝秤臺；

B、1500Kg 桶型：工人連接物義ian砉埽?舳?嘧盎??脊ぷ鰨?醬錟勘曛底遠?乇展嘧胺?牛?/p>

5、灌裝機的搖臂可以活動范圍：左右轉動角度180 度；灌裝頭在灌裝搖臂上前后移動行程800mm；

灌裝頭升降高度行程為900mm；

6、灌裝秤臺參數：1500*1500mm，量程3000Kg，稱量精度0.1%；

7、灌裝機的灌裝氣動球閥安裝有位置檢測行程開關和回訊器；灌裝工作時，xian打開灌裝球閥，

程序確認球閥打開到位置以后，再啟動供料齒輪泵；灌裝結束時，xian停止供料泵，再關閉灌裝球

閥；

8、灌裝機對供料的齒輪泵，進行變頻控制；操作屏可以選擇：200L 桶灌裝/底部灌裝，兩種模式；
